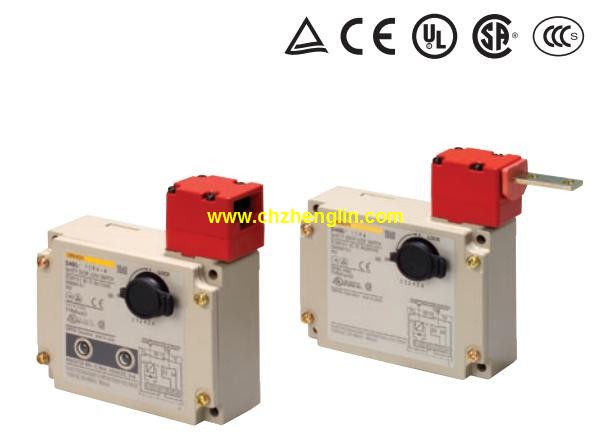

欧姆龙D4BL-1CRG-A导管尺寸：M20 电磁锁定安全门开关D4BL-1CRG-A

锁定方式：机械锁定。
导管尺寸：M20。
螺线管电压：DC24V。
内置开关：LED指示灯 2NC+1NC（慢动型）。
当切割工具停止惯性运动后，采用控制器信号或按钮开关释放保护罩的锁定欧姆龙D4BL-1CRG-A。
当插入操作钥匙时自动加机械锁。
采用只有当螺线管通电时才会解除锁定的构造，实现高度安全性D4BL-1CRG-A
当打开保护外壳时，开关接点通过强制断开构造实现断电（NC接点）。
通过EN认证的强制断开构造在开关上以标志表示。
辅助释放钥匙确保轻松维护，在断电的情况下能够将门解锁。
配备了水平和垂直方向的导管口。
可提供适用于的醒目指示灯型和适用于旋转门的可调操作钥匙型欧姆龙D4BL-1CRG-A。
开关头的安装方向可以变换，可以从四个方向插入操作钥匙。释放钥匙类型：一般型(金属)。
接线方式：连接器。
螺线管电压/指示灯类型：DC24V/橙。
锁定/释放方式：电磁锁定/机械释放。
接点构成(门开闭检测开关＋锁定开关)：6触点(2NC/1NO＋3NC)欧姆龙D4BL-1CRG-A。
导管尺寸：M20。
6触点电磁锁定安全门开关小级。
小型电磁锁定安全门开关 D4SL-N。
一触式拆装的2种接线方式，可减少作业工时。
内置开关种类丰富，适用于各类装置(可以选择4触点、 5触点、6触点)。
锁定强度为令人放心的1,300N。
无需取下头部便可改变钥匙插入方向欧姆龙电磁锁定安全门开关。
大幅减少螺线管电流，有助于降低电源成本。
滑动钥匙单元 D4SL-NSK10-LK□。
使用闭锁钥匙可防止被关在围栏危险区域内。
可将D4SL-N轻松安装于边长40mm的铝框。
材质为树脂，适于轻量门。驱动杆：滚珠摆杆型。
端子规格：焊接端子。
保护结构符合JIS的防浸型、IEC的IP67（但端子部分除外）
可在环境温度-40～+85℃的环境中使用欧姆龙电磁锁定安全门开关。
通过采用金合金横杆接点、盘簧，实现了长命、高接触可靠性。带有外部杠杆的可靠的基本开关
可使用0.1A,6A,11A,16A和21A型号，
所有型号都具有自洁式连接欧姆龙电磁锁定安全门开关。
可使用外部或内部的定制杠杆，
以及外部杠杆的2个固定位。
符合EN61058-1和UL1054。
型号构成：
D3V-□□□□-□□□-□-□
①②③④ ⑤⑥⑦ ⑧ ⑨
①额定值
21: AC250V 20(4)A
16: AC250V 16(3)A
11: AC250V 11(3)A
6: AC250V 6(2)A
01: AC125V 0.1A
②接点间隔
无标记： 1mm(F Gap)
G ： 0.5mm(G Gap)
③驱动杆
无标记: 针状按钮型
1: 短摆杆型
2: 摆杆型
3: 长摆杆型
4: R型摆杆型
5: 滚珠短摆杆型
6: 滚珠摆杆型
④传感器的安装位置
无标记: 内部安装，按钮开关离基准位置远
M: 外部安装，按钮开关离基准位置远
K: 外部安装，按钮开关离基准位置近
⑤接触规格
1: SP DT
2: SP ST-NC
3: SP ST-NO
⑥端子规格
A: 焊接端子
C2: #187型端子
C: #250型端子
⑦动作力(OF)大
55: 1.96 N
4A: 1.23 N
4: 0.98 N
3: 0..49 N
2: 0.25 N
注.数值都是针状按钮型的数值欧姆龙D4BL-1CRG-AD4BL-1CRG-A。
⑧取安装孔尺寸
无标记： 3.1mm
K: 2.9mm
⑨特别代码
无标记： 标准
H: 高温(125℃)
E: 特殊额定值:21(8) A
