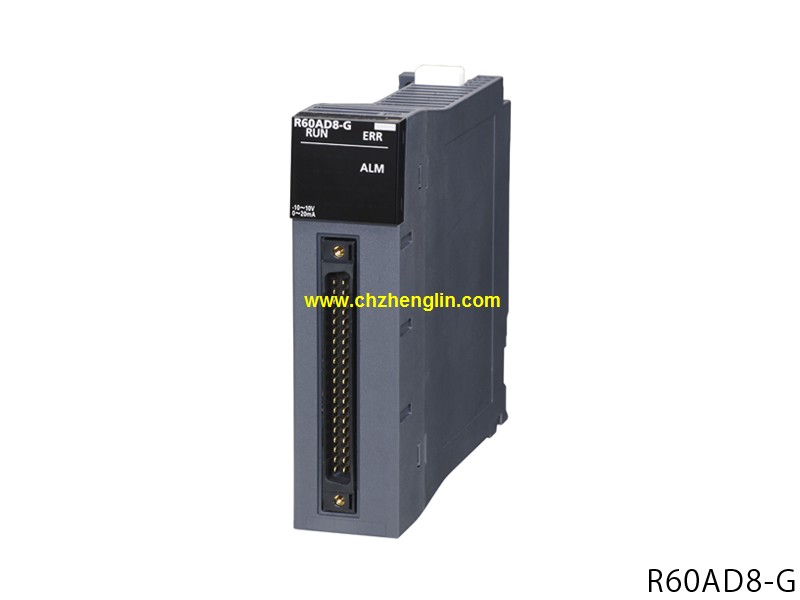

R60AD8-G精度 R60AD8-G

输入输出模块安装台数：12台。
可安装模块：MELSEC-Q系列模块。
DIN导轨安装用适配器型号：Q6DIN1。
外形尺寸（H）×（W）×（D）：98mm×439mm×44.1mm三菱R60AD8-G。
用于安装MELSEC-Q系列各种模块的基板模块。
在之后的扩展中使用Q系列扩展基板。控制轴数：16轴R60AD8-G
运算周期：0.444ms、0.888ms、1.777ms、3.555ms。
控制単位：mm、inch、degree、pulse。
定位数据：600数据/轴。
启动时间（运算周期0.444ms、1轴）：0.7ms三菱R60AD8-G。
伺服放大器连接方式：SSCNETⅢ/H。
站间距离（大）：100m。
外部配线连接方式：40针连接器两个。
直线插补：2轴、3轴、4轴。
圆弧插补：2轴。
同步控制。
除了用软件代替齿轮、轴、变速机、凸轮等机械机构的同步控制以外，
还可实现凸轮控制以及离合器、凸轮自动生成等功能。
可以轴为单位启动、停止同步控制，因此，可混合使用同步控制轴和定位控制轴三菱R60AD8-G。
与定位模块相同，简易运动模块可在设定简易参数并通过顺控程序启动后，
轻松进行定位控制、同步控制、凸轮控制、速度/扭矩控制等各种运动控制。
可根据用户的控制需求，从大控制轴数为2轴、 4轴、 8轴、 16轴的类型中选择适合的模块三菱模拟量输入模块。
定位控制(密封剂/胶粘剂涂敷设备等）。
同步控制/电子凸轮控制(拾放机、包装机等）。
速度/扭矩控制(冲压机、压铸成型机等）。
速度/位置控制切换(生产半导体晶片等）。
MELSEC iQ-R系列的简易运动模块、定位模块、高速计数器模块为智能功能模块，
可分别通过简易编程进行高速、的运动控制、定位控制和位置检测三菱模拟量输入模块。
简易运动模块具有与定位模块同样的操作便捷性，
可像运动控制器一样进行同步控制、凸轮控制等控制。
可连接到支持伺服系统专用高速同步网络SSCNETⅢ/H的伺服放大器上三菱模拟量输入模块。
通过简易编程进行运动控制。
可通过软件实现齿轮、轴、变速机、凸轮的动作。
适合铣削加工的螺旋线插补。
常规启动、高速启动、多轴同时启动。
的ON/OFF脉冲时间测量。模拟量输入通道数：8CH。
精度
环境温度25正负5°C：正负0.1%以内。
环境温度0～55°C：正负0.3%以内。
温度系数：-。
共通
转换速度：80μs/CH。
通道间缘：-。
对大输入：30mA。
外部配线连接方式：18点螺钉端子台。
电压输入
模拟量输入电压：-。
数字量输出值：-。
电流输入
模拟量输入电流：DC0～20mA。
数字量输出值：0～32000。
16位高分辨率（1/32000）。
无需程序即可执行比例缩放和转换运算。
适合用于要求速度和精度的检测设备。
轻松过滤高频干扰。
通过报警输出等执行事件驱动型程序。
通过工程软件创建、输出任意模拟量波形数据。

通过异常检测缩短停机时间并降低维护成本
可使用GX Works3轻松设定输入输输出信号的临界值三菱R60AD8-GR60AD8-G。
可快速检测出信号的异常，因此可缩短停机时间，降低维护成本。
通道间缘可确保信号收发准确。
型号中带有"-G"的模块在通道间缘，
无需另外使用隔离放大器来防止通道间的电流、干扰回流。
