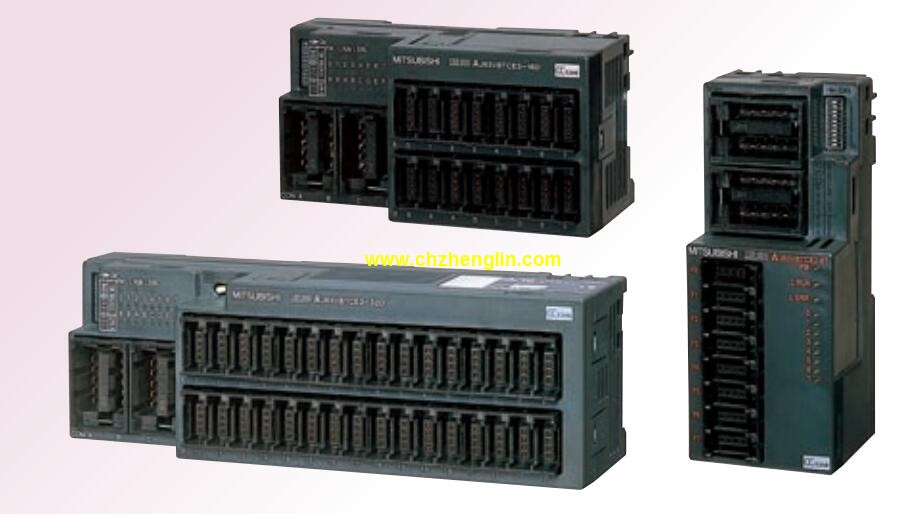

AJ65VBTCE3-32DE三菱AJ65VBTCE3-32DE

RS-232C连接(QCPU直接连接，计算机连接，微型计算机连接）。
没有时钟功能。
适用型号：A985(-V)/975/970/960GOT。2个插槽。
可以电源单位安装的QnA/用于A系列单位安装三菱AJ65VBTCE3-32DE。
不能扩展。
PLC的继电器输出接口电路
工作过程：当内部电路输出数字信号1，
有电流流过，继电器线圈有电流，然后常开触点闭合，
提供负载导通的电流和电压AJ65VBTCE3-32DE
当内部电路输出数字信号0，则没有电流流过，
继电器线圈没有电流，然后常开触点断开，
断开负载的电流或电压。
也就是通过输出接口电路把内部的数字电路化成一种信号使负载动作或不动作三菱AJ65VBTCE3-32DE。
I/O点数是PLC的一项重要指标。
合理选择I/O点数既可使系统满足控制要求，
又可使系统总投资低。
PLC的输入输出点数和种类应根据被控对象所需控制的模拟量、开关量等输入/输出设备情况来确定，
一般一个输入/输出元件要占用一个输入/输出点。
考虑到今后的调整和扩充，
一般应在估计的总点数上再加上20%~30%的备用量三菱AJ65VBTCE3-32DE。
下面介绍集中控制系统I/O点数的估算。输入形式：DC输入，正极公共端。
输入点数：8点。
输入响应时间：1.5ms以下。
额定输入电压/电流：DC24V/7mA。
输出形式：晶体管输出，漏型。
输出点数：8点三菱传感器连接器型输入模块。
OFF时泄漏电流：0.1mA以下。
输出保护功能：无。
额定负载电压/电流：DC24V/0.5A。
外部连接：3线式/2线式。
可以根据外部的连接方式和外部设备的输入输出规格，
从丰富的产品阵容中选择。
通过端子台上部的手指保护，
人体不会接触到带电部位，
因此也可以将端子台型的远程I/O模块直接安装到机床上三菱传感器连接器型输入模块。输入点数：16点。
输入电压及电流：DC12/24V　3/7mA。
输入应答时间：10ms。
16点/1个公共端。
正负极共用。
输出点数：16点。
输出电压：DC24V三菱传感器连接器型输入模块。
OFF时漏电流：0.1mA。
输出应答时间：2ms。
16点/1个公共端。
输出类型：晶体管输出(sink type)。
带浪涌吸收器。
50点端子台。
控制直流电动机所需的I/O点数晶闸管直流电动机调速系统是直流凋速的主要形式，
它采用晶闸管整流装置对直流电动机供电。
用PLC控制的直流传动系统中，PLC的输入除考虑主令信号外，
还需考虑合闸信号、传动装置综合故障信号、抱闸信号和风机故障信号等。
PLC的输出主要考虑速度指令信号正向1~3级、反向1~3级、允许合闸信号和抱闸打开信号等。
一般情况下，一个用PLC控制的可逆直流传动系统大约需12个输入点和8个输出点，
一个不可逆的直流传动系统需9个输入点和6个输出点。
三菱PLC是三菱电机在大连生产的主力产品。
它采用一类可编程的存储器，用于其内部存储程序，
执行逻辑运算、顺序控制、定时、计数与算术操作等面向用户的指令，
并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。
控制电磁阀所需的I/O点数由电磁阀阀的动作原理可知，
一个单线圈电磁阀用PLC控制时需2个输入及1个个输出，
一个双线圈电磁阀需3个输入及2个输出，
一个按钮需一个输入;一个光敏开关需4个或2个输入，
一个信号灯需1个输出，波段开关，
有几个波段就需几个输入，
一般情况、各种位置开关都需占用2个输入点三菱AJ65VBTCE3-32DEAJ65VBTCE3-32DE。
