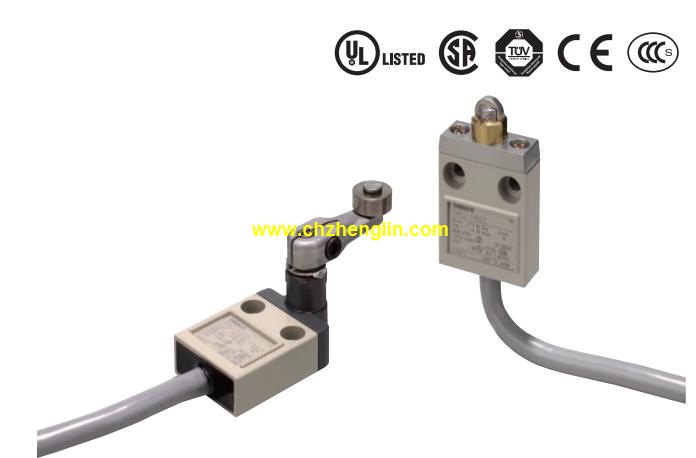

欧姆龙D4C-6233额定规格：DC30V时0.1A 封闭式限位开关D4C-6233

种类：焊接/导线类型，带左柱。
驱动杆：摆杆型。
端子规格：带导线，左侧引出。
接触规格：1a。
业内小尺寸，能够进行可靠开关的长行程型
本体部分尺寸为前代产品的78%,有利于设备的小型化欧姆龙D4C-6233。
没有摆杆也同样使用方便的长行程规格（OT参考值： 1.4mm）。
不含对环境有害的物质，导线类型也实现了无铅化D4C-6233种类：3接点及MBB接点开关（带强制断开构造）。
传动杆：可调滚珠摆杆，锁定型（金属摆杆，橡胶滚珠）。
导管尺寸：单导管型，M20。
内置开关构造：3NC（慢动型）。
广受好评的安全限位开关可以提供全系列符合国际标准的产品欧姆龙D4C-6233。
产品包含带有1NC/1NO、2NC、2NC/1NO和3NC接点形式的型号。
（还可以提供MBB接点慢动型。）
另外可提供M12连接型，更加节省劳动力，更换更方便。
标准的镀金接点保证了接触的高可靠性。
可用于标准负载及微小负载。带有外部杠杆的可靠的基本开关
可使用0.1A,6A,11A,16A和21A型号，
所有型号都具有自洁式连接欧姆龙D4C-6233。
可使用外部或内部的定制杠杆，
以及外部杠杆的2个固定位。
符合EN61058-1和UL1054。
型号构成：
D3V-□□□□-□□□-□-□
①②③④ ⑤⑥⑦ ⑧ ⑨
①额定值
21: AC250V 20(4)A
16: AC250V 16(3)A
11: AC250V 11(3)A
6: AC250V 6(2)A
01: AC125V 0.1A
②接点间隔
无标记： 1mm(F Gap)
G ： 0.5mm(G Gap)
③驱动杆
无标记: 针状按钮型
1: 短摆杆型
2: 摆杆型
3: 长摆杆型
4: R型摆杆型
5: 滚珠短摆杆型
6: 滚珠摆杆型
④传感器的安装位置
无标记: 内部安装，按钮开关离基准位置远
M: 外部安装，按钮开关离基准位置远
K: 外部安装，按钮开关离基准位置近
⑤接触规格
1: SP DT
2: SP ST-NC
3: SP ST-NO
⑥端子规格
A: 焊接端子
C2: #187型端子
C: #250型端子
⑦动作力(OF)大
5: 1.96 N
4A: 1.23 N
4: 0.988 N
3: 0.49 N
2: 0.25 N
注.数值都是针状按钮型的数值欧欧姆龙封闭式限位开关欧姆龙封闭式限位开关欧姆龙封闭式限位开关欧姆龙D4C-6233D4C-6233。
⑧取安装孔尺寸
无标记： 3.1mm
K: 2.9mm
⑨特别代码
无标记： 标准
H: 高温(125℃)
E: 特殊额定值:21(8) A
