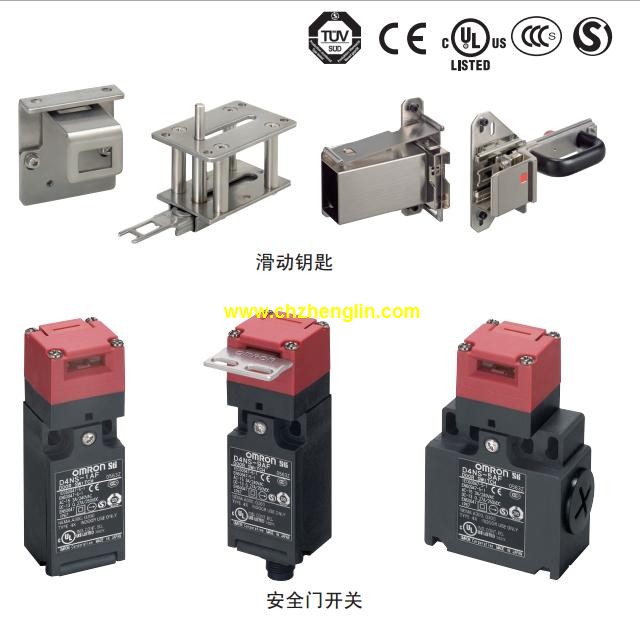

D4NS-2EF表示含义欧姆龙D4NS-2EF型号的意义

D4NS-2EF产品特点及功能介绍：
头部材质：塑料。
释放钥匙位置：底部。
释放钥匙类型：特殊释放钥匙（树脂）。
线圈电压/指示灯：螺线管：DC24V，橙色LED：AC/DC10～115V。
锁定/释放方式：机械锁定电磁释放。
接点结构（门开合检测开关＋锁定开关接点）（慢动型）强制断开NC接点认证：1NC/1NO+2NC。
导管口：M20D4NS-2EF
多接点小型电磁锁定安全门开关品种丰富、销量。
可选择操作钥匙的插入方向和可调节安装确保安装的灵活性。
备有多接点结构型内置开关。
钥匙锁定力为1300N以上。
可用于一般负载或微小负载。
产品阵容中新增M20导管尺寸型号。
IP67保护结构。
多种金属头部可选。种类：安全限位开关 （带强制断开动作装置）。
传动杆：柱塞滚珠型。
导管口：G1/2 (PF1/2)。
内置开关：1NC/1NO（速动型）。
坚固的安全限位开关配备了通过强制断开操作认证的金属外壳慢动和速动接点。
新增了强制断开动作装置（仅NC接点），可以在发生像接点熔断等故障时断开接点。
摆杆设置的安全性确保了在动作位置指示灯面板和摆杆之间采用齿轮啮合的装置。
装配了能够指示适当的操作区域的装置以及用于切换控制左右动作的按钮开关。种类：带操作指示灯的标准开关。
驱动杆：滚珠摆杆型， 高灵敏度。
类型：标准负载。
额定规格：DC30V时0.1A。
电缆：VCTF耐油电缆。
电缆长度：5米。
小型、薄形、高度密封性兼具的紧凑型限位开关。
通过EN、UL、CSA和CCC （中国标准）标准认证。
满足IEC IP67防护等级的高密封性。
三层密封构造：柱塞部通过丁腈橡胶填料密封和隔膜密封，
开关部通过丁腈橡胶帽密封；
电缆入口通过包封材料密封。
标准型提供3和5m的电缆长度。型号另提供UL和CSA认证的电缆。
带柱塞的开关可实现并联安装。
该系列增加了带红色LED指示灯的型号以轻松确认操作。
带CE标志的VCTF耐油电缆。种类：2接点开关（强制断开构造）。
传动杆：单侧悬臂滚珠型（水平）。
导管尺寸：双导管型，G1/2。
内置开关构造：1NC/1NO（速动型）。
广受好评的安全限位开关可以提供全系列符合国际标准的产品。
产品包含带有1NC/1NO、2NC、2NC/1NO和3NC接点形式的型号。
（还可以提供MBB接点慢动型。）
另外可提供M12连接型，更加节省劳动力，更换更方便。
标准的镀金接点保证了接触的高可靠性。
可用于标准负载及微小负载。带有外部杠杆的可靠的基本开关
可使用0.1A,6A,11A,16A和21A型号，
所有型号都具有自洁式连接。
可使用外部或内部的定制杠杆，
以及外部杠杆的2个固定位。
符合EN61058-1和UL1054。
型号构成：
D3V-□□□□-□□□-□-□
①②③④ ⑤⑥⑦ ⑧ ⑨
①额定值
21: AC250V 20(4)A
16: AC250V 16(3)A
11: AC250V 11(3)A
6: AC250V 6(2)A
01: AC125V 0.1A
②接点间隔
无标记： 1mm(F Gap)
G ： 0.5mm(G Gap)
③驱动杆
无标记: 针状按钮型
1: 短摆杆型
2: 摆杆型
3: 长摆杆型
4: R型摆杆型
5: 滚珠短摆杆型
6: 滚珠摆杆型
④传感器的安装位置
无标记: 内部安装，按钮开关离基准位置远
M: 外部安装，按钮开关离基准位置远
K: 外部安装，按钮开关离基准位置近
⑤接触规格
1: SP DT
2: SP ST-NC
3: SP ST-NO
⑥端子规格
A: 焊接端子
C2: #187型端子
C: #250型端端子
⑦动作力(OF)大
5: 1.96 N
4A: 1.23 N
4: 0.98 N
3: 0..49 N
2: 0.25 N
注.数值都是针状按钮型的数值。
⑧取安装孔尺寸
无标记： 3.1mm
K: 2.9mm
⑨特别代码
无标记： 标准
H: 高温(125℃)
E: 特殊额定值:21(8) A
