G3PA-420B-VD-2 DC12-24产品特点及功能介绍:
连接端子:Push-In Plus端子
输出适用负载:交流负载用。
过零触发功能:有。
输入的额定电压:AC/DC48V。
全球标准尺寸、宽6.2mm的低背纤薄型I/O固态继电器。
与欧姆龙以往产品相比,高度减少约25%,为控制柜的小型化作出贡献。
外形纤薄,适用于高频率高速开关的SSR (固态继电器)
G3PA-420B-VD-2 DC12-24
纤薄形状,实现大3A (直流)、 2A (交流)的开关能力。
直流负载用时,使用MOSFET作为输出元件,因此可实现100µA~ 3A的负载开关。
带动作指示LED,动作状态一目了然。
搭载的I/O SSR (固态继电器)使用插入型端子,更换时端子不易弯曲。缘方式:光电三端双向开关耦合器。
过零触发功能:有。
动作指示灯:有。
输出的适用负载:20A AC180~400V。
输入的额定电压:DC5~24V。

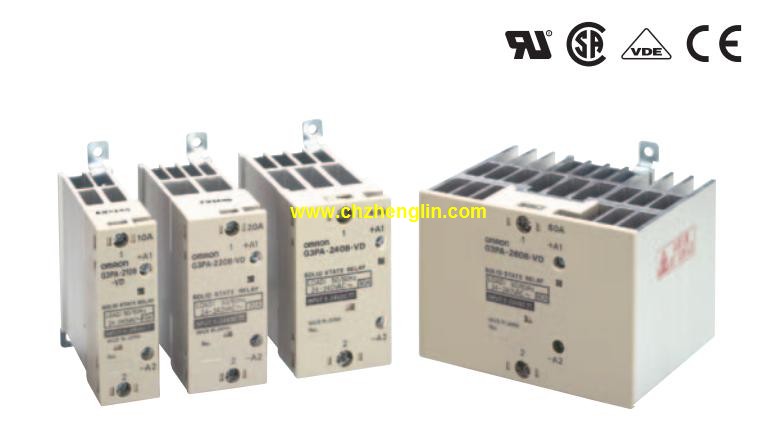

散热器一体式小纤细型。
耐电压可达AC4000V。
通过散热器的佳形状设计,实现小型化。
除了螺钉安装,还可安装于DIN导轨。
连接端子可以简单进行紧密安装,也适用于三相负载。
即使功率元件损坏,也可采用元件盒方式更换功率元件。
通过UL、CSA标准、EN标准(VDE认证)认证。
-VD (额定200V)型获得加强缘通过标准认证 (VDE)。种类:输出模块。
缘方式:光电耦合器。
动作指示灯:有。
过零触发功能:无。
输出的适用负载:2A DC5~48V。
输入的额定电压:DC12V。
可用于欧姆龙G7TC型I/O继电器终端的I/O固态继电器。
备有输入输出复合型号输入模块、输出模块品种齐全。
可以用于P7TF型I/O终端。也可以和G7T型I/O继电器混合配备。
可以通过动作指示灯检查SSR的工作状态。
备有获得UL、CSA标准认证的系列产品也已系列化(-US型)种类:输出模块。
缘方式:光电耦合器。
零交叉功能:有。
动作显示灯:有。
输出的额定电压:3A AC100~240V。
输入额定电压:DC5~24V。
逻辑电路和负载的接口用。
I/O固态继电器。
具有输入模块(AC、DC)、输出模块(AC、DC)。
产品系列,各模块用颜色区分。
可以通过动作显示灯确认SSR的动作。
在输入-输出之间实现耐压4000V。种类:输出模块。
缘方式:光电耦合器。
动作指示灯:有。
过零触发功能:无。
输出的适用负载:2A DC5~48V。
输入的额定电压:DC24V。
可用于欧姆龙G7TC型I/O继电器终端的I/O固态继电器。
备有输入输出复合型号输入模块、输出模块品种齐全。
可以用于P7TF型I/O终端。也可以和G7T型I/O继电器混合配备。
可以通过动作指示灯检查SSR的工作状态。
备有获得UL、CSA标准认证的系列产品也已系列化(-US型)可以用1根连接器电缆进行对SYSMAC的统一布线,
控制柜内的布线和空间。
输入用·输出用终端均为宽宽182(8点用:宽102),
×厚85×高68mm的小巧尺寸。
用连接器一个操作就可以与SBC连接接。
内置线圈浪涌吸收元件。
带有I/O信号的ON·OFF一目了然的动作指示LED。
DIN导轨安装。
也可搭载G3TA I/O固态继电器。
通过海外标准UL、CSA认证。 (G7TC-OC16-1除外)
