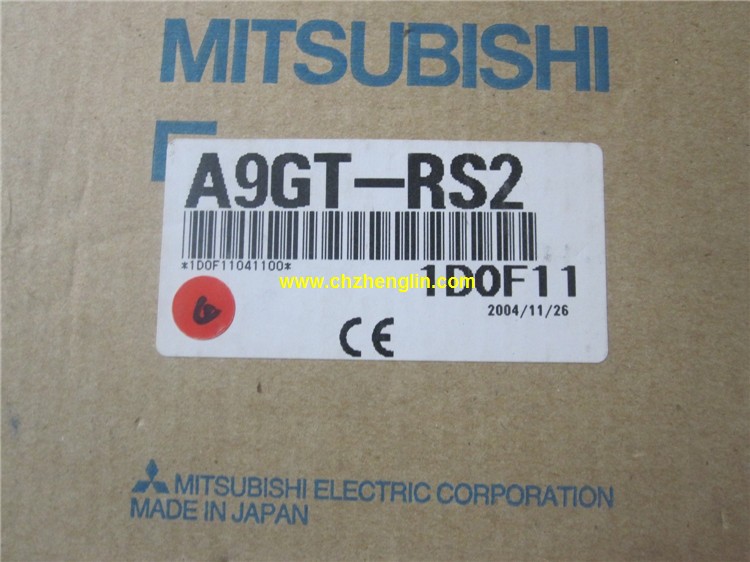

A9GT-RS2表示含义三菱A9GT-RS2型号的意义

A9GT-RS2产品特点及功能介绍：
多轴定位控制器。
程序容量：大60K步。
输入输出点数：1920点。
指令执行所需的时间和用户程序的长短、指令的种类和CPU执行速度是有很大关系，
一般来说，一个扫描的过程中，故障诊断时间，
通信时间，输入采样和输出刷新所占的时间较少，
执行的时间是占了大部分。
光电耦合器由两个发光二极度管和光电三极管组成A9GT-RS2
发光二级管：在光电耦合器的输入端加上变化的电信号，
发光二极管就产生与输入信号变化规律相同的光信号。
输入接口电路工作过程：当开关合上，二极管发光，
然后三极管在光的照射下导通，向内部电路输入信号。
当开关断开，二极管不发光，三极管不导通。向内部电路输入信号。
也就是通过输入接口电路把外部的开关信号转化成PLC内部所能接受的数字信号。
光电三级管：在光信号的照射下导通，导通程度与光信号的强弱有关。
在光电耦合器的线性工作区内，输出信号与输入信号有线性关系。
用户程序存储容量：是衡量可存储用户应用程序多少的指标。
通常以字或K字为单位。16位二进制数为一个字，
每1024个字为1K字。PLC以字为单位存储指令和数据。
一般的逻辑操作指令每条占1个字。定时/计数，
移位指令占2个字。数据操作指令占2~4个字。输入形式：DC输入，正极公共端。
输入点数：8点。
输入响应时间：0.2ms以下。
额定输入电压/电流：DC24V/5mA。
输出形式：晶体管输出，漏型。
输出点数：8点。
OFF时泄漏电流：0.25mA以下。
输出保护功能：有。
额定负载电压/电流：DC24V/0.5A。
外部连接：1线式/1线式。
可以根据外部的连接方式和外部设备的输入输出规格，
从丰富的产品阵容中选择。
通过端子台上部的手指保护，
人体不会接触到带电部位，
因此也可以将端子台型的远程I/O模块直接安装到机床上。快速连接器型。
电流输入。
通道数：8通道。
占用站数：Ver.1模式下占用3站、Ver.2模式下占用1站。
站型：远程设备站。
三菱plc硬件实施
硬件实施方面主要是进行控制柜等硬件的设计及现场施工。
设计控制柜和操作台等部分的电器布置图及安装接线图。
设计系统各部分之间的电气互连图。
根据施工图纸进行现场接线，并进行详细检查。
由于程序设计与硬件实施可同时进行，
因此三菱PLC控制系统的设计周期可大大缩短。
三菱plc联机调试。
联机调试是将通过模拟调试的程序进一步进行在线统调。
联机调试过程应循序渐进，
从三菱PLC只连接输入设备、再连接输出设备、再接上实际负载等逐步进行调试。
如不符合要求，则对硬件和程序作调整。
通常只需修改部份程序即可。RS-232：1通道，RS-422：1通道。
BASIC程序模式（A3MCPU对应）：BASIC控制台接口使用。
顺序程序模式（程序控制器CPU对应）：无顺序的计算机连接接口和使用。
如何选择三菱PLC。
三菱PLC选择包括对三菱PLC的机型、容量、I/O模块、电源等的选择。
三菱plc分配I/O点并设计三菱PLC外围围硬件线路
画出PLC的I/O点与输入/输出设备的连接图或对应关系表，
该部分也可在第2步中进行。

设计PLC外围硬件线路。
画出系统其它部分的电气线路图，
包括主电路和未进入PLC的控制电路等。
由PLC的I/O连接图和PLC外围电气线路图组成系统的电气原理图。
到此为止系统的硬件电气线路已经确定。
A9GT-RS2操作手册/说明书/选型样本下载地址: /searchDownload.html?Search=A9GT-RS2&select=5
