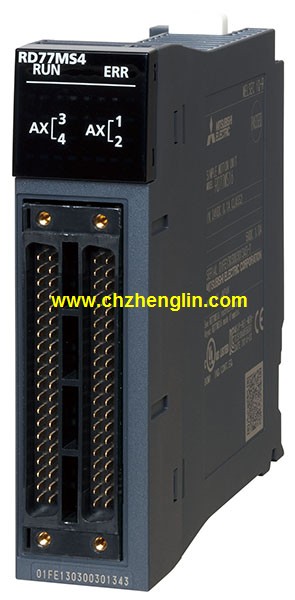

RD77MS4产品特点及功能介绍：
模拟量输入通道数：4CH。
精度
环境温度25正负5°C：正负0.1%以内。
环境温度0～55°C：正负0.3%以内。
温度系数：-。
共通
转换速度：80μs/CH。
通道间缘：-。
对大输入：正负15V、30mA。
外部配线连接方式：18点螺钉端子台。
电压输入
模拟量输入电压：DC−10～10VRD77MS4
数字量输出值：−32000～32000。
电流输入
模拟量输入电流：DC0～20mA。
数字量输出值：0～32000。
16位高分辨率（1/32000）。
无需程序即可执行比例缩放和转换运算。
适合用于要求速度和精度的检测设备。
轻松过滤高频干扰。
通过报警输出等执行事件驱动型程序。
通过工程软件创建、输出任意模拟量波形数据。
通道间缘。
与输入输出模块相似，模拟量模块是传感器等各种模拟量软元件与可编程控制器之间的接口。
与输入输出模块的不同在于其处理的是模拟量电压和电流信号而非ON/OFF信号。
MELSEC iQ-R系列的模拟量模块配备了高速转换(80µs/CH)、高分辨率(1/32,000)、通道间缘、异常信号检测等各种便捷功能，
可实现的模拟量控制。输入输出模块安装台数：8台。
可安装模块：MELSEC-Q系列模块。
DIN导轨安装用适配器型号：Q6DIN1。
外形尺寸（H）×（W）×（D）：98mm×328mm×44.1mm。
用于安装MELSEC-Q系列各种模块的基板模块。
在之后的扩展中使用Q系列扩展基板。差分驱动器输出。
控制轴数：4轴。
控制単位：mm、inch、degree、pulse。
定位数据：600数据/轴。
模块备份功能：将定位数据、模块启动数据保存到闪存ROM中 (无电池)。
启动时间（运算周期0.444ms、1轴）：0.3ms。
大输出脉冲：5000000 pulse/s。
伺服间的大连接距离：10m。
外部配线连接方式：40针连接器两个。
直线插补：2轴。
圆弧插补：2轴。
可进行螺旋线插补
用于大孔钻孔时，需考虑X、 Y、 Z轴各自的插补特性。
需通过铣削加工，沿XY轴方向呈圆弧状钻开所需规格的孔。
并将切削位置的偏差控制在小值，同时沿Z轴仔细加工孔深。
不通过专用的NC控制系统进行此类控制时， X、 Y、Z轴之间的插补控制容易产生误差，
要求进行的定位控制。
使用该定位模块的螺旋线插补功能，即可以低成本实现高难度的控制。
轻松进行定位控制
定位模块使用通过工程软件设定的“定位数据”进行位置控制和速度控制等。
在该位置控制和速度控制中还配备了增加“条件判断”后执行或重复执行的定位数据等定位控制功能。
例如，在汽车车门的密封工序中，需要进行的定位控制，
以便将密封剂涂抹在车门的密封部分。
因此，需通过直线和圆弧追溯准确的轨迹，执行插补控制。
多种启动方式
定位模块除常规启动以外，还还有高速启动、多轴同时启动等多种启动方式。
高速启动为通过事先分析将要执行的定位数据，
在不受数据分分析时间影响的情况下高速启动的方式。
多轴同时启动则为使的同时启动对象轴与已启动的轴同步开始输出脉冲的启动方式。
此外，在启动时还可根据多个定位数据群依次启动要运行的模块。
可用于相同轨迹的重复控制。
