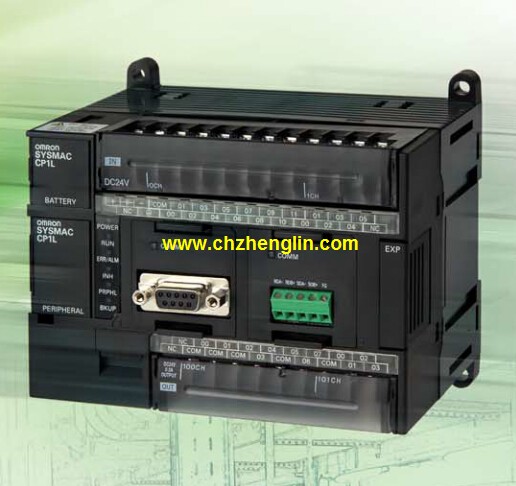

批发促销CP1L-EL20DT-D | 欧姆龙CP1L-EL20DT-D怎么使用

CP1L-EL20DT-D产品特点及功能介绍：
通信电缆：双绞屏蔽(STP)电缆。
通信功能：Tag数据链接功能， 消息通信功能。
EtherNet/IP是一种使用Ethernet的工业多供应商网络。
EtherNet/IP由ODVA （开放设备网络供应商协会）管理， 具有开放标准， 并且能与各种工业设备配合使用。
EtherNet/IP单元支持tag数据链接以实现在Ethernet节点上的设备之间共享数据以及在必要时用于发送和接收数据的信息服务CP1L-EL20DT-D
EtherNet/IP单元与Ethernet单元支持相同的FINS/UDP和FINS/ TCP功能。24 VDC。
有线接口。
CompoBus/S主单元高速ON/OFF总线省配线和减少工时。
大通信扫描周期为1ms。
在大1ms通信扫描周期内可与多32个从站单元通信、交换256点数据；
而与16个从单元通信、交换128点数据只需要0.5ms。
专用电缆节省接线工作量。
主站单元与从站单元，或从站单元之问用专用扁平电缆或VCTF电缆连接。
允许使用T型分枝和多站接线。
用T型分枝连接器可以方便地增加从站单元数量，
使用T型分枝连接器和专用的扁平电缆，便于增加从站单元数量。
长干线长度为100米。
允许在长的100米的干线上进行高速ON/OFF通信。
根据现场条件，选择线缆传输型或光缆传输型。
在CPU外设置远程I/O从站单元时，需使用远程I/O主单元，
传输终端应使用线缆传输上单元。
CPU或扩展I/O单元可连接总共2个线缆传输或光缆传输远程I/O主站单元。
安装I/O从站单元的底板应选用C200H-BC101-V2/BC081-V2/BC051-V2/BC031-V2。
在二个上站单元卜多可连接5个远程I/O从站单元。
在一个光缆传输系统中，除了远程I/O从站单元外，
还可连接多64个(32字512点)光缆传输1/O单元或I/O链接单元。
在一个线缆传输系统中，除了远程I/O从站单元外，
还可连接多32个(32字512点)I/O终端，可编程终端，或阀接线块。
远程I/O从站单元可与C500或C1000远程I/O主站单元相连接。(在从站单元上需要设定)
当从站机架上安装高密度I/O单元时，要选C200H-RM001-PV1或C200H-RM201远程I/O主站单元，
不能使用C200H-RM001-R单元。
远程I/O从站单元可连接二个C200HX/HG/HE扩展I/O机架包括在可使用单元数量中(多5个单元)。
高密度I/O单元和中断单元不能与远程I/O从站单元连用。
注：远程I/O主站单元不能与CompoBus/ D(设备网)主站单元连用。输入点数：2点。
输入信号范围：-10- +10V。
分辨率：1/4095(满刻度)。
变换速度：2.5ms/点。
把电压、电流等模拟输入信号变换成二进制（BIN）数据，取取到PC内部。
在工业生产过程当中，有许多连续变化的量，
如温度、压力、流量、液位和速度等都是模拟量量。
为了使可编程控制器处理模拟量，
必须实现模拟量（Analog）和数字量（Digital）之间的A/D转换及D/A转换。
PLC厂家都生产配套的A/D和D/A转换模块，
使可编程控制器用于模拟量控制。
CP1L-EL20DT-D操作手册/说明书/选型样本下载地址: /searchDownload.html?Search=CP1L-EL20DT-D&select=5
